適用范圍
JGC-30X型循環硫化床鍋爐稱重給煤機，是針對發電廠循環硫化床鍋爐式燃煤鍋爐系統而設計的節能、環保型給煤機。具有連續給煤、動態計量、精度高，并能有效改善鍋爐性能，進行溫度的檢測，控制熱風回流，使系統運行更為穩定，為現場管理、操作提供準確可靠的計量數據和控制手段，是適應鍋爐工藝要求的先進計量給煤設備。
工作原理
物料經由輸送計量膠帶時，稱重裝置將檢測到皮帶機上的物料重量，作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號并送入積算器。同時積算器接收由速度傳感器傳來的速度信號，通過放大、整形、A/D轉換處理與積分運算得出瞬時流量值和累積重量值。
給料機內部的溫度傳感器進行溫度的檢測，并與設定值比較，當達到臨界點時，便輸出一個信號給控制系統，快速關斷裝置執行指令，立即關斷閥門，截斷物流，達到阻止熱風回流的目的。
系統構成
主要包括封閉箱體、輸送系統、計量系統、清掃系統、溫度檢測系統、快速關斷裝置及電控系統等，并可根據用戶要求擴展。
系統特點

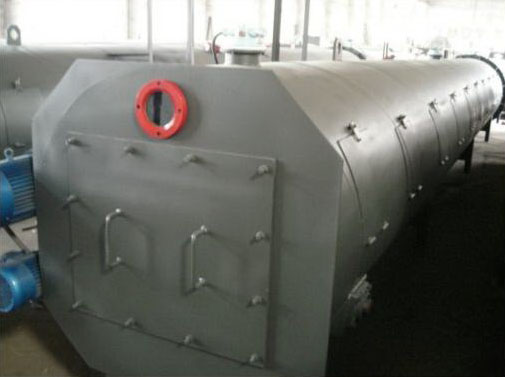

◆JGC-30X為圓桶形結構，JGC-30XF型為方殼體形結構，使粉塵不外揚，具有獨特的防跑偏技術；
◆通過給煤機側面檢修窗直接操作，便于檢修和更換膠帶，縮小維修空間；
◆稱重和輸送組合部件可以從殼體內抽出，便于維護和檢修（可選）；
◆變頻無級調速，運行平穩、可滿足現場開環或閉環，調節不同流量的要求；
◆采用柔性裙邊聚脂帆布輸送帶，不撒料、保證最小伸縮率；
◆鏈條刮板式清掃裝置可自動清掃機內的積塵；
◆快速關斷裝置，電動或氣動式高溫隔離閥門，防止熱風回流，安全性高；
◆完善的報警系統，及時發現和排除堵煤、斷煤、皮帶跑偏等故障；
◆采用本公司卓越的ICS-17、20、30系列電子皮帶秤、計量準確、長期穩定；
◆可與系統設備聯鎖，實現智能控制；
◆稱重顯示儀表具有可選RS232/485通訊接口。
主要技術參數
機體耐壓：0.35Mpa
檢定精度：±0.5%（可選±0.25%）
輸送能力：1~250t/h
輸送帶寬度：500—1200mm
進出料口中心距離： 3000mm、4000mm、5000mm、6000m、8000mm
物料粒度：≤60mm
調速范圍：1：10變頻或機械無級調速
溫度控制：≤120℃
皮帶耐高溫：120℃~180℃（可選）
電流輸出： 4~20mA
通訊接口：RS232或RS485C
