一、產品簡介
產品遵循國家標準GB/T14864-1993，美國軍用標準MIL-C-17G日本工業標準JISC3501-1993，相應規格的線纜在CCTV系統中可代替使用。

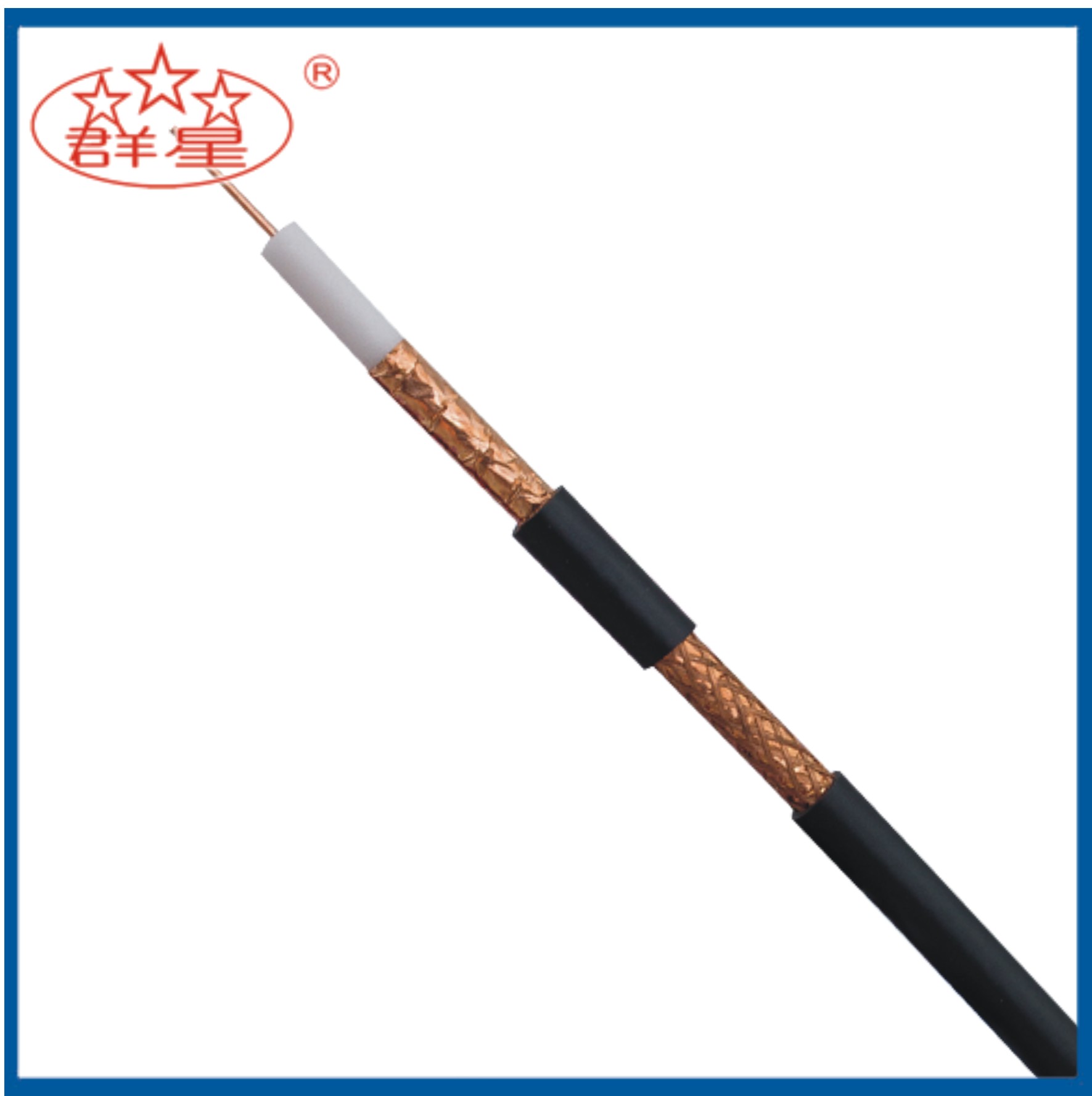

導體采用無氧銅(OFC)；絕緣采用實芯或發泡LDPE生產；高速編織機進行屏蔽，每批線均抽樣經過高頻網絡分析儀檢測通過。
產品使用于閉路監控系統(CCTV)連接攝像機與監控設備或監控設備之間的互連，傳輸視頻監控信號。
二、線纜的連接
線纜的兩端9.5mm插頭、RCA、BNC、TNC、F型插頭等連接，以線纜與9.5mm插頭連接為例：線纜中心導體與插頭中心針接線柱連接，線纜的屏蔽與插頭的外殼連接。
三、產品鑒定：
內導體：直徑符合標準要求，非標線一般采與不標準的銅來進行生產，如采用比標準小的導體進行生產，這樣直接導致線纜的衰減過大，阻抗與系統不匹配，達不到使用長度的要求。
國內做CCTV系統的使用頻率一般為10MHZ以下，使用相應的線纜長度（中間不需加放大器，采用國標實芯聚乙烯絕緣同軸電纜為例）一般如下：
SYV-75-3：250米；
SYV-75-5：500米
SYV-75-7：600米
SYV-75-9：650米
絕緣：現在的CCTV線纜采用LDPE（低密度聚乙烯塑料）用實芯或發泡擠出絕緣，實芯的透明性好且柔軟，發泡絕緣的柔軟更好。但市面上有采用回收的PE料做視頻同軸線的絕緣層，顏色不純正，影響線纜的電氣性能。
屏蔽：采用縱包鋁箔加編織導體或直接編織組成，采用高速編織屏蔽，編織緊湊一致，可確保線纜結構的穩定性。非標的線纜編織結構松散，會導致結構不穩定，使用中回波損耗變差，影響系統性能。

護套：使用中護套起對內芯的保護作用，所以要求具一定的機械物理強度，非標線纜一般采用回收料做護套材料，性能差，有的用手一撕就破，會給安裝及使用帶來質量隱患。



（以下數據僅供參考）



產品名稱	型號規格	產品結構				包裝規格
		內導體	絕緣直徑	屏蔽結構	護套材料/顏色
SYV實芯聚乙烯絕緣聚氯乙烯護套射頻同軸線纜/采用電腦噴碼計米
75Ω射頻同軸線纜	SYV-75-3(BC96編)	0.5(BC)	PE實心Φ3.0	1.鋁箔屏蔽    2.編織16/6/0.10	PVC黑色	100米/卷   200米/卷
75Ω射頻同軸線纜	SYV-75-5(BC96編)	0.8(BC)	PE實心Φ4.8	1.鋁箔屏蔽    2.編織16/6/0.10	PVC黑色	100米/卷   200米/卷
75Ω射頻同軸線纜	SYV-75-5 (BC128編)	0.8(BC)	PE實心Φ4.8	1.鋁箔屏蔽    2.編織16/8/0.10	PVC黑色	100米/卷   200米/卷
75Ω射頻同軸線纜	SYV-75-7(BC144編)	1.2(BC)	PE實心Φ7.25	1.鋁箔屏蔽    2.編織16/9/0.10	PVC黑色	100米/卷   200米/卷
75Ω射頻同軸線纜	SYV-75-3(BC64編)	0.5(BC)	PE實心Φ3.0	1.鋁箔屏蔽   2.編織16/4/0.10	PVC黑色	100米/卷   200米/卷
